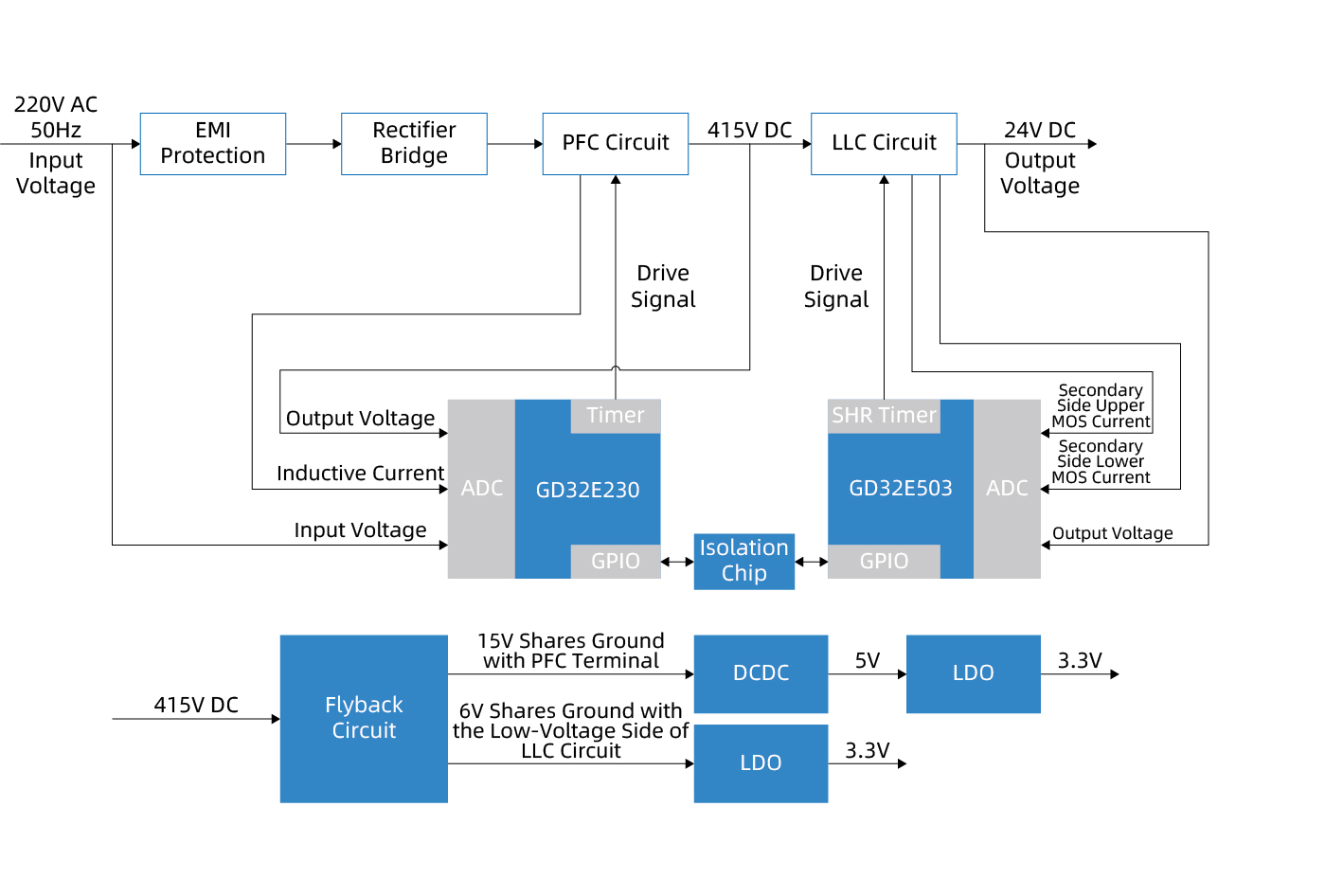

GD32E503R SMPS PFC+LLC规划由PFC和LLC两部门组成，PFC部门使用GD32E230C芯片节造，输入220V互换电，输出415V直流电压；LLC部门使用GD32E503R芯片节造，输入415V直流电压，输出24V直流电压
。该规划提供SWD接口、USART调试口、蜂鸣器及散热电扇等表设资源，可实现过压、欠压检测、过流检测和过热检测等多种；ぶ澳
。

PFC全称Power Factor Correction（功率成分校对电路），是一种提高电路功率成分的电路，常用于100W以上的电器中
。PFC电路能够使电流波形追随电压波形，提高电路的有功功率，抑造电流谐波
。

LLC谐振电路是一种转换效能较高的DC/DC电路，因其电路中蕴含谐振电感Lr，励磁电感Lm和谐振电容Cr，故而称为LLC电路
。LLC电路能够在全负载领域内实现MOS管等开关器件的软开关，降低开关器件的开关损耗，提升转换效能，常用于百瓦级、千瓦级的电路中
。
