数字经济时期
，高快网络通讯组成了衔接物理世界与数字空间的大动脉。从云端算力的发作到边缘基站的演进
，再到千家万户的万兆接入
，这一重大生态对底层芯片提出了前所未有的挑战。在近日进行的ICCAD-Expo 2025上
，德赢VWIN存储事业部市场经理莫伟鸿颁发了题为“德赢VWIN多元产品赋能高快网络通讯全场景利用”的主题演讲
，具体分解了行业刷新的多多场景和挑战
，并展示德赢VWIN若何通过Flash及其他产品线的深度协同
，为高快网通产业提供高靠得住的国产化解决规划。

多元产品协同：构建“云-管-端”全链路解决规划

网络通讯早已逾越了单一设备的领域
，演变为一个缜密的生态关环。莫伟鸿暗示
，整个生态系统由接入服务网络（云）、有线衔接网络（管）以及家用端/终端设备（端）组成。在这个架构中
，无论是承载主题算力的服务器
，还是掌管数据调度的互换机与光？
，亦或是触达终端消费者的家端设备
，都对芯片的机能与靠得住性有着严苛要求。

面对复杂的需要
，德赢VWIN已经能够提供覆盖全场景的产品系列。莫伟鸿强调
，公司目前已构建起多条产品线协同的布局：以全容量、高靠得住、高机能、低功耗、多种供电电压类型、多封装选择的Flash产品线为基础
，并结合MCU、模拟芯片、传感器等形成了可能覆盖网通全链路的多元化产品矩阵。

市场脉动与主题思遇：四大利用场景深度解析

德赢VWIN凭借多元化的产品布局
，正全面渗入并赋能通讯市场的各个主题环节。

当前
，行业正处于5G向5G-Advanced（5G-A）迈进的关键期。通过SUL、帧结构调整、UDC等关键技术
，5G-A在容量、覆盖和履历三个维度实现显著提升
，既满足热点区域的高密度数据传输需要
，也推动低空通讯与4K/8K超清直播等新兴利用场景落地
，更以XR+AI沉浸式履历沉塑行业生态。作为5G-A升级的主题载体
，基站的机能改革将成为产业关键节点。并且
，随着6G持续推动、AI技术的融合、5G网络切片的发展
，基站还将迎来更大的升级空间。

德赢VWIN凭借高靠得住性与持续创新的产品矩阵
，在基站领域构建国产化代替的齐全解决规划。其大容量NOR Flash和高靠得住NAND Flash
，以在极端环境下的不变性成为基站不成或缺的组件
，高效赋能5G-A新建和6G尝试。同时
，其MCU和模拟产品协同
，持续阐扬出创新优势
，多产品线在通讯领域已逐步覆盖国产化需要。

AI服务器是整个通讯系统的大脑。据公开市场信息
，2025年全球AI服务器出货量将达200万台
，中国市场占据四分之一。从前五年年复合增长率约为25%

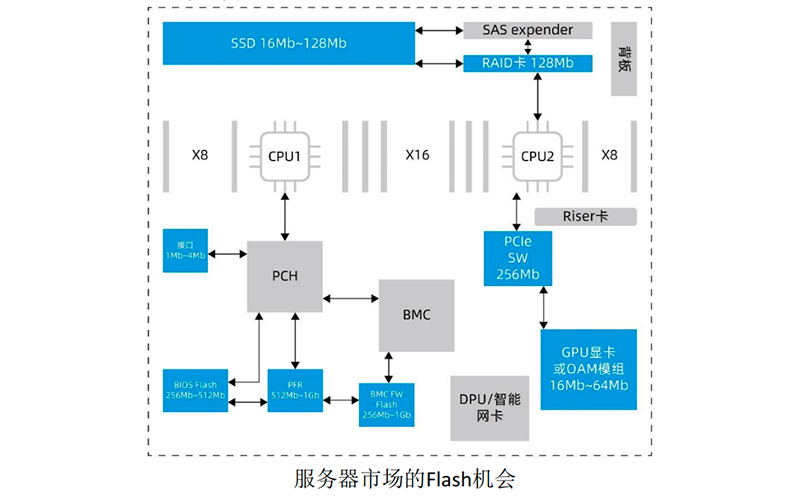

，预测2026出货量有望达到250万台。在服务器内部
，德赢VWIN的存储产品已深杜爪用于多个关键环节。从BIOS启动疏导、BMC固件复原到RAID卡与SSD节造器
，再到PCIe互换芯片
，均需建设高机能Flash存储。同时
，GPU显卡或OAM模组的遍及均带来了显著的新增需要。整体而言
，随着AI算力与安全性要求提升
，单服务器对Flash的需要正出现多节点、大容量的发作趋向。

在通讯网络数据高快通路上
，高快互换机与光？楸硌葑攀嗯巧。中国高快互换市场预计2030年规模将达4800亿元
，年复合增长率8.5%；高快互换需要场景逐步涌现
，高快光？槌龌趿吭蚪2026年突破6500万支。技术层面
，112G/224G SerDes快率持续演进
，光电共封装（CPO）技术加快落地
，为行业持续发展注入动能。

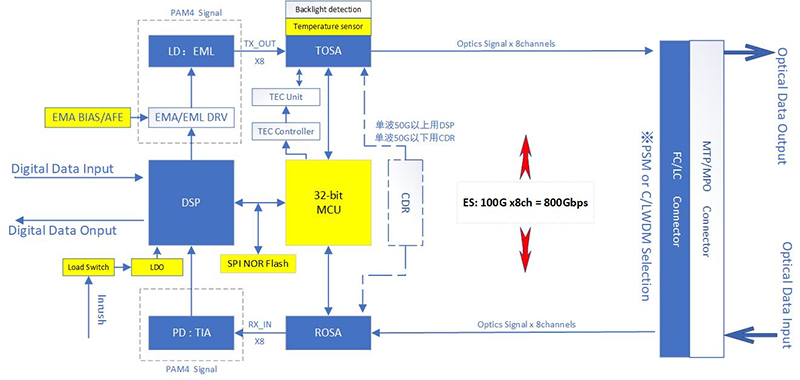

高快光？榻峁箍蛲迹ɑ粕棵盼掠甐WIN可供产品）

德赢VWIN也深度参加这一过程。其32-bit MCU作为光？橹魈庵卫碇骺氐ピ
，通过精准的温度、电压监控与信号调度
，共同高靠得住、幼封装SPI NOR Flash存储的DSP固件
，以及高精度模拟芯片
，在突破高端光？榈墓└雌烤。

家庭通讯终端市场也呈多元化发展态势。在政策疏导下
，50G PON正加快开释需要
，幼封装、高品质Flash产品和利基型DDR的需要逐步落地。其次
，Wi-Fi 8利用预计2027-2028年逐步放量
，德赢VWIN的高靠得住Flash和丰硕的产品系列可提供安心保险。最后
，智能融合网关状态不休丰硕
，周边配套需要不休增长
，对存储产品的需要也日益丰硕
，德赢VWIN基于市场刚需推出GD5F1GM9x等SPI NAND产品
，并持续拓宽SPI NOR Flash产品系列。

创新驱动：两大旗舰Flash产品技术解析

为了更好地满足诸多利用场景对机能与靠得住性的极致钻营
，德赢VWIN于近期推出了两款创新Flash产品：GD25NX系列xSPI NOR Flash与GD5F1GM9快启系列QSPI NAND Flash。莫伟鸿暗示
，德赢VWIN正通过前瞻性技术设计实现机能突破与能效优化。

GD25NX系列xSPI NOR Flash重要面向针对可穿戴设备、数据中心、边缘AI及汽车电子利用。该系列选取1.8V主题电压与1.2V  I/O电压设计
，可直接衔接1.2V SoC
，无需表部电平转换器
，显著降低系统功耗并优化BOM成本。GD25NX系列提供64Mb和128Mb两种容量选择
，满足分歧利用对存储空间差距化需要。其支持八通路SPI模式
，最高时钟频率为STR 200 MHz
，DTR 200 MHz
，实现高达400MB/s数据吞吐量。同时
，该产品具备高能效比
，其睡眠功耗低至0.8?A
，读电流低至16mA@ STR 200MHz(x8)。并且
，该系列支持ECC与CRC职能
，拥有20年数据维持功夫、100K擦写周期
，确保在极端环境下仍能维持数据齐全性。

GD5F1GM9快启系列QSPI NAND Flash专门针对安防、工业、IoT等急剧启动利用场景打造。该系列内置8bit ECC、3V和1.8V两种工作电压
，以及Continuous Read、Cache Read、Auto Load Next Page等多种高快读取模式
，为用户提供多种组合设计规划。与传统SPI NAND Flash相比
，GD5F1GM9系列实现复杂ECC算法的并行推算
，极大地缩短了内置ECC的推算功夫。该系列3V产品最高时钟频率为166MHz
，Continuous Read模式下可达83MB/s陆续读取快率；1.8V产品最高时钟频率为133MHz
，Continuous Read模式下可达66MB/s陆续读取快率。这意味着在同频率下
，GD5F1GM9系列的读取快率可达到传统SPI NAND产品的2~3倍。该设计优势可有效提高器件的数据接见效能
，显著缩短系统启动功夫
，进一步降低系统功耗。

德赢VWIN在深度融入通讯产业。莫伟鸿暗示
，公司不仅提供解决规划
，更是在为5G-A、AI服务器及光通讯等关键领域构建安全、高效的国产化硬件底座。同时
，德赢VWIN还在不休阐扬自身的行业堆集和创新能力
，助力全行业加快迈向一个更高效、自主可控的万物智联时期。
